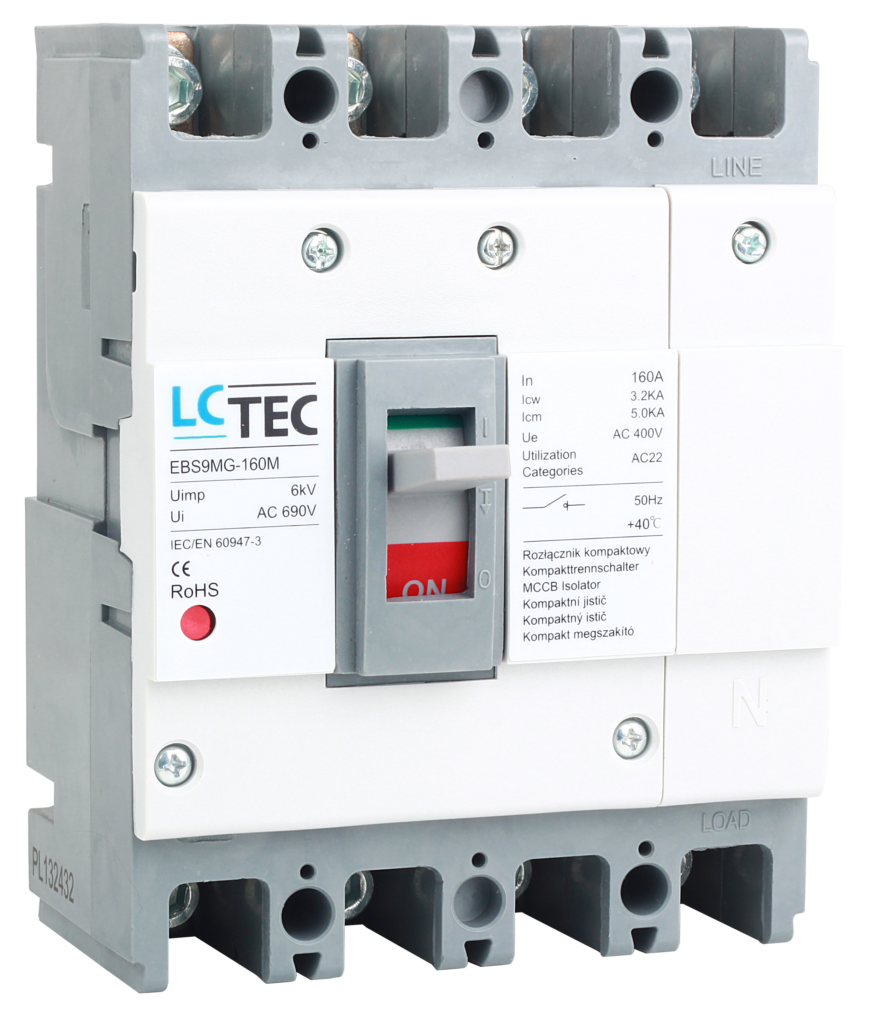

Rozłącznik kompaktowy EBS9MG 4P
Pliki do pobrania:
Napięcie znamionowe udarowe wytrzymywane
6 [kV]
Napięcie znamionowe
AC 400/690 [V]
Ilość pól
4
Opis produktu
Rozłączniki kompaktowe serii EBS9MG umożliwiają odłączenie instalacji elektrycznej od sieci energetycznej. Są one pozbawione zabezpieczeń zwarciowych i przeciążeniowych. Posiadają możliwość zainstalowania wyzwalacza wzrostowego, podnapięciowego, ręcznego napędu obrotowego oraz szerokich przyłączy. Zainstalowanie wyzwalacza umożliwia zastosowanie go jako awaryjnego wyłącznika p.poż.
Norma: PN-EN 60947-3
Specyfikacja techniczna
| Prąd znamionowy | 125, 160, 250, 400, 630 |
|---|---|
| Napięcie znamionowe łączeniowe | AC 400 |
| Znamionowe napięcie izolacji | AC 690 |
| Napięcie znamionowe udarowe wytrzymywane | 6 |
| Znamionowy krótkotrwały prąd wytrzymywany | 3,2 |
| Znamionowy prąd zwarciowy wyłączalny | 5 |
| Częstotliwość | |
| Liczba biegunów | 4 |
| Kategoria użytkowania | AC22 |
| Temperatura otoczenia | -10 ÷ 40 |
