Kategoria użytkowania
AC-7a, AC-7b
Napięcie sterujące Uc
AC 230V lub AC/DC 24V
Prąd znamionowy
16-100A

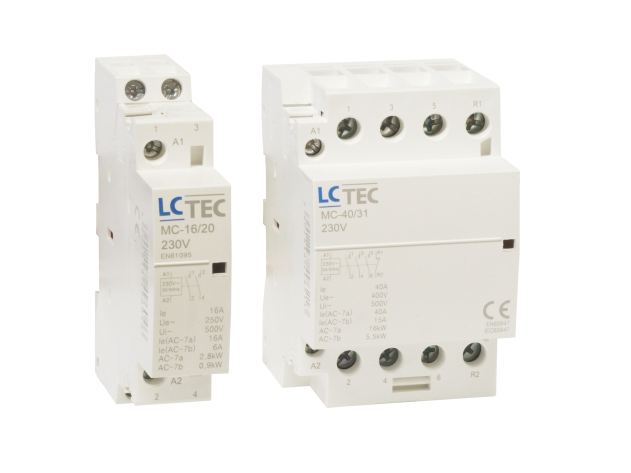

Opis produktu
Stycznik jest to elektryczny łącznik mechanizmowy zdolny do załączania, wyłączania i przewodzenia prądu w normalnych warunkach pracy obwodu. Działanie stycznika polega na podaniu napięcia na cewkę stycznika,co powoduje przełączenie styku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji. Styczniki modułowe serii MC przeznaczone są do stosowania w układach automatyki budynku, instalacjach biurowych i przemysłowych, przy sterowaniu układami zasilania oświetlenia, ogrzewania, wentylacji, silników, pomp itp., zasilanych prądem AC 50/60Hz i napięciu 230/400V.
Specyfikacja techniczna
| Prąd znamionowy | 16, 20, 25, 40, 63, 100 |
|---|---|
| Napięcie znamionowe łączeniowe | 250, 400 |
| Kategoria użytkowania | AC-7a, AC-7b |
| Prąd AC-7a | 16 – 100 |
| Prąd AC-7b | 6-40 |
| Moc AC-7a | 2,8 – 38 |
| Moc AC-7b | 0,93 – 13 |
| Układ styków | 1NO+1NC, 2NO, 2NO+2NC, 3NO+1NC, 4NC, 4NO |
| Napięcie sterujące | 230 AC, 24 AC/DC, AC 24 |
| Znamionowe napięcie izolacji | 500 |
| Napięcie znamionowe udarowe wytrzymywane | 4 |
| Wytrzymałość elektryczna | 50000 |
| Wytrzymałość mechaniczna | 3000000 |
| Częstotliwość znamionowa | 50 |
| Przekrój przewodów łączeniowych | 1,5 – 35 (drut) 1,5 – 16 (linka) |
| Pobór mocy | 1,2/pole |
| Liczba modułów | 1M – 6M |
| Moment zacisków sterujących | 0,8 |
| Moment zacisków prądowych | 2,5 |
| Stopień ochrony | IP20 |
